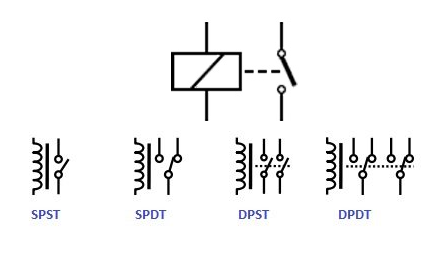

电磁继电器在电气图中以多种方式表示。有些包含通用符号，有些图表可能包含复杂符号，指示继电器的驱动类型和极数/输出数。让我们看一下电气图纸中一些最常见的继电器符号。
1.继电器电磁操作SPST
该继电器只有一个接通或断开触点。左边部分代表线圈，而右边部分代表开关的两个触点。有时线圈如右图所示。SPST继电器有4个引脚。
2.继电器SPDT单刀双掷
该继电器类似于SPST模型，但有两个输出。未激活时，COM输入与NC输出相连。通电时，继电器断开与NC的触点，并关闭与NO输出的触点。它总共有5个引脚。
3.继电器DPST双刀单掷
该继电器有两个隔离开关，可用于两种不同的任务。它有6个引脚，包括用于线圈的2个引脚。
根据引脚数、极数/投掷数和技术，电气图纸中使用了许多其他标准符号。
