超声波传感器：UB500-18GM75-E6-V15系列

超声波传感器UB500-18GM75-E6-V15（漫反射型和反射板型）

【产品功能描述】

超声波传感器UB500-18GM75-E6-V15主要用作接近传感器。它们可以在汽车自动泊车技术和防撞安全系统中找到。超声波传感器还用于机器人障碍物检测系统以及制造技术。

【附件产品】

产品·特点

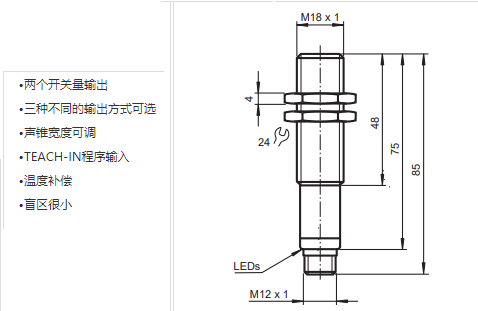

——超声波传感器UB500-18GM75-E6-V15产品特性——

    产品·规格参数

    ——超声波传感器UB500-18GM75-E6-V15产品规格——

一般说明——

  ·检测范围：30...500mm

  ·调节范围：50...500mm

  ·盲区：0...30mm

  ·标准目标板：100mmx100mm

  ·换能器频率：约380kHz

  ·响应延时：约50ms

输出——

  ·输出类型：2个开关量输出pnp,常开/常闭,可选

  ·重复精度：≤1%

  ·额定工作电流Ie：2x200mA,短路保护/过载保护

  ·电压降Ud：≤3V

  ·开关频率f：最大8Hz

  ·迟滞范围H：所设开关距离的1%

  ·温度漂移：满量程值的±1.5%

周围环境——

  ·环境温度：-25...70ºC(248...343K)

  ·储存温度：-40...85ºC(233...358K)

工作方式/显示方式——

  ·LED黄色：开关状态指示

  ——闪烁：TEACH-IN状态下检测到目标物

  ·LED红色：常亮：出错或目标不确定

  ——红灯闪烁：TEACH-IN状态下未检测到目标物

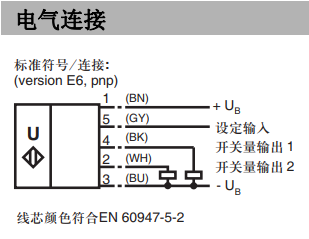

电气参数——

  ·工作电压：10...30VDC,纹波10%PP

  ·空载电流I0：≤50mA

安装条件：

  如果接近开关安装于环境温度可能低于0°C的现场时，就必须使用安装附件BF 18,BF 18-F或BF 5-30中的一种来固定。在使用钢螺母将接近开关直接安装在一个通孔的情况下，接近开关必须被固定在安装螺纹的中央。如果一定要固定在安装螺纹的前端，就必须使用带定位环的塑料螺母(附件)。
