超声波传感器UCC1000-30GM-IUR2-V15（漫反射型和反射板型）
| 【产品功能描述】 | |
| 超声波传感器UCC1000-30GM-IUR2-V15是一种使用超声波测量到物体距离的仪器。超声波传感器使用换能器发送和接收超声波脉冲，这些超声波脉冲会传递回有关物体接近度的信息。高频声波从边界反射以产生不同的回声模式。 | ||
| 【附件产品】 | ||
| ·安装附件：BF 30 ·安装附件：BF 5-30 ·外部温度探头：UC-30GM-TEMP ·扩展电缆：UC-30GM-PROG ·接口电缆：UC-30GM-R2 | ·编程软件：ULTRA3000 ·电缆连接器：V15-G-2M-PVC ·电缆连接器：V15-W-2M-PVC ·显示表：DA5-IU-2K-V | |

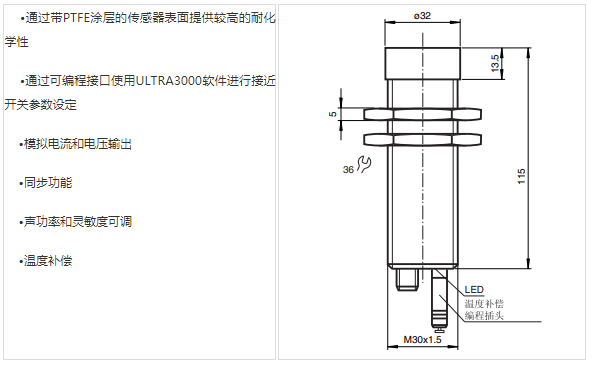

产品·特点
——超声波传感器UCC1000-30GM-IUR2-V15产品特性——
产品·规格参数
——超声波传感器UCC1000-30GM-IUR2-V15产品规格——
通用规格——
·检测范围：80...1000mm
·调节范围：100...1000mm
·盲区：0...80mm
·标准目标板：100mmx100mm
·换能器频率：约175kHz
·响应延时：最小65ms;出厂设定195ms
工作方式/显示方式——
·LED绿色：常亮：通电
——闪烁：待机模式或设定状态下检测到目标物
·LED黄色1：常亮：在设定范围测到目标物;闪烁：设定状态
·LED黄色2：常亮：在设定范围测到目标物;闪烁：设定状态
·LED红色：常亮：温度/设定插头未连接
——闪烁：出错或设定状态下未检测到目标物
·温度/TEACHIN插头：温度补偿/检测范围,输出功能设定
输出——
·输出形式：1个电流输出4...20mA,1个电压输出0...10V
·分辨率：工作范围[mm]/4000,但是≥0.35mm
·特性曲线偏差：≤0.2%满量程值
·重复精度：≤0.1%满量程值
·负载阻抗：电流输出:≤500Ohm
——电压输出:≥1000Ohm
·温度漂移：≤满量程值的2%(带温度补偿)
——≤0.2%/K(不带温度补偿)
电气参数——
·工作电压：10...30VDC，纹波10%SS
·功耗P0：≤900mW
周围环境——
·环境温度：0...70ºC(273...343K)
·储存温度：-40...85ºC(233...358K)
安装条件：
如果接近开关安装于工作温度可能低于0°C的现场时，就必须使用安装附件BF 30,BF 30-F或BF 5-30中的一种来固定。
