倍加福光电传感器：ML100-8-H-250-RT/103/115型号也称为（背景抑制光电传感器），背景抑制光电传感器ML100-8-H-250-RT/103/115带背景抑制功能的三角测量型光电传感器，250mm可调节检测范围，红光，亮通/暗通，PNP输出，固定缆线,微型设计,易于使用,光斑极为明亮、清晰,全金属螺纹安装,清晰可见的LED，用于指示通电和开关状态。
背景抑制光电传感器：ML100-8-H-250-RT/103/115常见类型
ML100-8-H-250-RT/102/115，ML100-8-H-250-RT/103/115，ML100-8-H-250-RT/95/103，ML100-8-H-250-RT/95/102
背景抑制光电传感器：ML100-8-H-250-RT/103/115特点
1、微型设计
2、易于使用
3、光斑极为明亮、清晰
4、全金属螺纹安装
5、清晰可见的LED，用于指示通电和开关状态
6、对环境光不敏感
背景抑制光电传感器安装使用注意事项
1、常规使用：
对于具有背景抑制功能的漫反射传感器，发射器和接收器合二为一套管。通过发射器和接收器之间的角度布置（2个接收器元件）遮盖了感应范围之外的物体。记录对象时，无论对象的表面结构，亮度和颜色如何，以及背景的亮度如何。
2、安装说明：
传感器可以直接用固定螺钉固定，也可以用支架（未附带）固定。底面必须平整，以免在拧紧时外壳变形。它建议用弹簧垫圈固定螺母和螺钉，以防止传感器未对准。
3、调节说明：
施加工作电压后，LED点亮绿色。将传感器与背景对齐。如果黄色LED亮起，则可以使用减小范围调节器，直到黄色LED熄灭。
4、物体检测：
将要检测的物体放在所需的最大范围内，并将光斑放在其上对齐。如果检测到物体，则黄色LED亮起。如果该指示灯不亮，则必须在电位计上设置范围，直到检测到物体时它亮起。
5、保养措施：
我们建议定期清洁光学表面和螺丝连接以及检查连接连接。安装时，传感器可以直接用固定螺钉或支架固定（交货时不包括）。下面的表面必须平整，以防止壳体在拧紧到位时移动。我们建议用弹簧垫圈固定螺母并拧入到位，以防止传感器损坏无法调整。
背景抑制光电传感器：ML100-8-H-250-RT/103/115产品参数
| 产品阐述 | ||
|---|---|---|
| 带背景抑制功能的三角测量型光电传感器，250 mm 可调节检测范围，红光，亮通/暗通，PNP 输出，固定缆线 | ||
| 通用规格 | ||
|---|---|---|
| 检测距离 | 5 ... 250 mm | |
| 最小检测范围 | 5 ... 30 mm | |
| 最大检测范围 | 5 ... 250 mm | |
| 调整范围 | 30 ... 250 mm | |
| 参考目标 | 标准白色平板，100 mm x 100 mm | |
| 光源 | LED | |
| 光源类型 | 调制可见红光 | |
| 偏振滤波片 | 无 | |
| 黑/白差 (6 %/90 %) | < 15 % 当 250 mm | |
| 光点直径 | 大约 15 mm 相距 250 mm | |
| 发散角 | 大约 4 ° | |
| 光学端面 | 向前直射 | |
| 环境光限制 | EN 60947-5-2:2007+A1:2012 | |
| 功能性安全相关参数 | ||
| MTTFd | 860 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| 工作指示灯 | 绿色 LED：通电 | |
| 功能指示灯 | 黄色 LED： 检测到物体时亮起 | |
| 控制元件 | 感应范围调节器 | |
| 控制元件 | 亮时接通/暗时接通转换开关 | |
| 电气技术规格 | ||
| 工作电压 | 10 ... 30 V DC | |
| 纹波 | 最大 10 % | |
| 空载电流 | < 20 mA | |
| 输出 | ||
| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： 亮时接通 | |
| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 | |
| 开关电压 | 最大 30 V DC | |
| 开关电流 | 最大 100 mA ， 阻抗负载 | |
| 电压降 | ≤ 1,5 V DC | |
| 开关频率 | 1000 Hz | |
| 响应时间 | 500 µs | |
| 符合性 | ||
| 产品标准 | EN 60947-5-2 | |
| 认证和证书 | ||
| UL 认证 | cULus 认证的 2 类电源，或具有有限电压输出且带（可以是集成式）保险丝（最大值为 3.3 A，符合 UL248 标准）的认证电源，1 类外壳 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) | |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 机械规格 | ||
| 外壳宽度 | 11 mm | |
| 外壳高度 | 31 mm | |
| 外壳深度 | 20 mm | |
| 防护等级 | IP67 | |
| 连接 | 2 m 固定电缆 | |
| 材料 | ||
| 外壳 | PC（聚碳酸酯） | |
| 光学端面 | PUMA | |
| 质量 | 大约 50 g | |
| 紧固螺丝的紧固扭矩 | 0,6 Nm | |
| 电缆长度 | 2 m | |

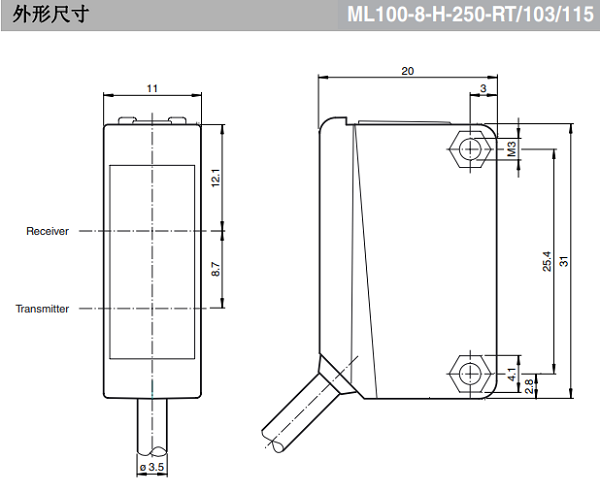

背景抑制光电传感器：ML100-8-H-250-RT/103/115外形尺寸
