反射板型光电传感器ML100-55/103/115带能量束的光电传感器采用最现代的LED技术，各种应用的最佳光斑，均匀的光点提供了良好的能见度，没有中央结合点，整个工作范围内的最佳对准能力，为人类视觉优化的光斑可见性。通用光电传感器系列ML100一般特征： 1、微型矩形外壳 2、所有基本光电功能 3、金属M3 x 0.5螺纹安装孔 4、灵敏度调节器 5、亮/暗开关 6、极低的电流消耗 7、适用于冷藏应用 8、防止相互干扰 9、极化可可靠地检测出有光泽的物体 10、对环境光线不敏感 11、耐冲击和振动
反射板型光电传感器：ML100-55/103/115特点
1、微型设计
2、易于使用
3、通电、开关状态和弱信号由清晰可见的LED指示
4、全金属螺纹安装
5、光斑极为明亮、清晰
6、对环境光不敏感
反射板型光电传感器：ML100-55/103/115使用注意事项
1、常规使用：
反射板型光电开关在一个外壳内包含有发射器与接收器。发射器发送的光由反射板反射回接收器。如果物体遮住了光束，开关功能触发。
2、安装说明：
光电开关可通过安装孔直接安装或安装支架进行安装（但不包含在包装中）。基座面必须为平面，以避免安装过程中外壳的扭曲。我们建议，给螺栓和螺丝加安全垫圈，使光电开关不至于失调。
3、调节说明：
光电开关上电后，绿色LED常亮。选择合适的反射板，正对光电开关放置。通过横向和纵向的移动光电开关来获得最佳的检测效果。当接收器接收的光强大小适宜时，黄色LED常亮。如果位置摆放不正确，黄色LED闪烁。
4、物体检测：
将物体置于光束中，如果光电开关检测到物体，黄色LED熄灭。当物体移开，黄色LED应该被重新点亮。
5、保养措施：
如果接收透镜上有污物，会导致接收光衰减，此时黄色LED闪烁。我们建议您定期对透镜表面进行清洁，并检查接头及螺丝是否松动。
反射板型光电传感器：ML100-55/103/115产品参数
| 产品阐述 | ||
|---|---|---|
| 带偏振滤波片的反射板型光电传感器，塑料外壳，5 m 检测范围，红光，灵敏度可调，亮通/暗通，直流型，PNP 输出，固定缆线。 | ||
| 通用规格 | ||
|---|---|---|
| 有效检测距离 | 0 ... 5 m | |
| 反射板的距离 | 0,01 ... 5 m | |
| 检测范围极限值 | 7 m | |
| 参考目标 | H50 反射板 | |
| 光源 | LED | |
| 光源类型 | 调制可见红光 | |
| 偏振滤波片 | 是 | |
| 光点直径 | 大约 500 mm 相距 7 m | |
| 发散角 | 大约 4 ° | |
| 光学端面 | 向前直射 | |
| 环境光限制 | EN 60947-5-2:2007+A1:2012 | |
| 功能性安全相关参数 | ||
| MTTFd | 860 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| 工作指示灯 | 绿色 LED：通电 | |
| 功能指示灯 | 黄色 LED： 接收到光束时亮起 ; 稳定性控制不足时闪烁； 光束中断时关闭 | |
| 控制元件 | 灵敏度调节 | |
| 控制元件 | 亮时接通/暗时接通转换开关 | |
| 电气技术规格 | ||
| 工作电压 | 10 ... 30 V DC | |
| 纹波 | 最大 10 % | |
| 空载电流 | < 20 mA | |
| 输出 | ||
| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： 亮时接通 | |
| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 | |
| 开关电压 | 最大 30 V DC | |
| 开关电流 | 最大 100 mA ， 阻抗负载 | |
| 电压降 | ≤ 1,5 V DC | |
| 开关频率 | 1000 Hz | |
| 响应时间 | 0,5 ms | |
| 符合性 | ||
| 产品标准 | EN 60947-5-2 | |
| 认证和证书 | ||
| UL 认证 | cULus 认证的 2 类电源，或具有有限电压输出且带（可以是集成式）保险丝（最大值为 3.3 A，符合 UL248 标准）的认证电源，1 类外壳 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) | |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 机械规格 | ||
| 外壳宽度 | 11 mm | |
| 外壳高度 | 31 mm | |
| 外壳深度 | 20 mm | |
| 防护等级 | IP67 | |
| 连接 | 2 m 固定电缆 | |
| 材料 | ||
| 外壳 | PC（聚碳酸酯） | |
| 光学端面 | PUMA | |
| 质量 | 大约 50 g | |
| 紧固螺丝的紧固扭矩 | 0,6 Nm | |
| 电缆长度 | 2 m | |

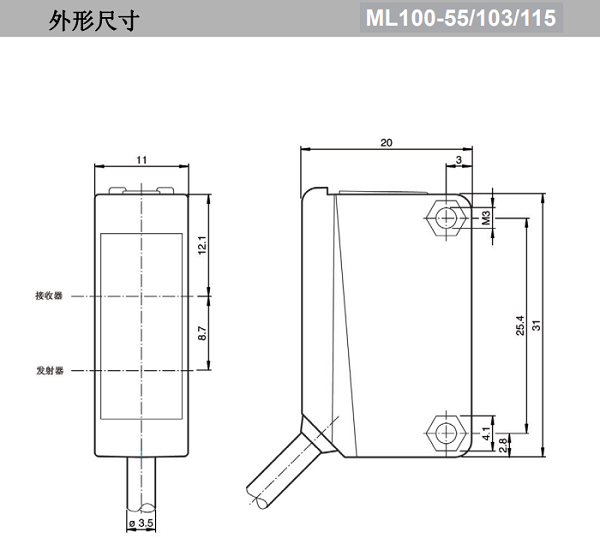

反射板型光电传感器：ML100-55/103/115外形尺寸
