在本文中，将了解如何制作这种过压保护电路。它需要的元件更少，在过压条件下非常有效。当电路中的电压上升超过其设计上限时，就会出现过电压。根据其持续时间，这种情况可能是危险的。它可以是瞬态、电压尖峰或永久浪涌。
和电压的持续波动是国内许多地区供电的主要问题。它会对电器和电子家用电器造成永久性损坏。有些家用电器有保护电路，但不是所有的电器都有过压保护。
一、该电路所需的组件：
除了这些组件，您还需要一个交流稳压器（风扇速度控制器很有用）和一个用于测量和校正的万用表。
二、电路连接说明：
在这个电路中，您可以看到有两种不同的电源DC和AC。继电器用于控制交流负载部分，通过直流电路控制继电器。您可以通过整流和滤波后的变压器获得12V直流电，也可以使用任何不同的电源。

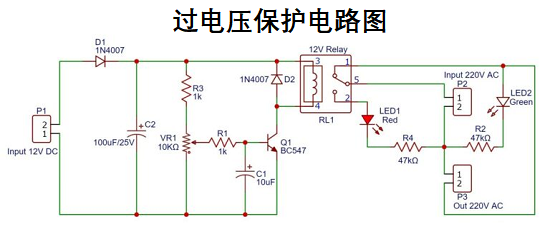

在上述电路中，12V、DC在P1端口给出，二极管D1、电容C2用于对直流电源进行滤波。并联二极管D2保护继电器。晶体管BC547驱动继电器，它连接在接地和继电器的第二个引脚之间。10kΩ电位器控制三极管的基极，旋转电位器的旋钮可以调节截止电压。电容器C1再次用作噪声滤波器。
在继电器的另一侧，有220V的输入输出端口。该继电器为单刀双掷型继电器。常开端子连接到红色LED，红色LED通过47kΩ电阻连接到中性线。而常闭端子连接到输出端口。绿色LED显示输出端口P3的ON状态。
三、基于继电器的过电压保护电路的工作原理：
要了解该电路的工作原理，请考虑要在220V时切断电路。现在使用风扇的电压调节器将输入电压调整为AC 220V，同时连接一个负载，如灯泡。然后非常缓慢地旋转电位器的旋钮，直到听到继电器发出响亮的咔哒声，灯泡熄灭。现在，该电路设置为在220伏交流电时切断。要打开电路，请开始降低风扇调节器的输入电压。在大约210V AC时，您会听到咔嗒声，并且灯会再次亮起。这种影响是由于继电器电路中的滞后现象，您应该考虑到这种滞后现象来调整您的截止电压。
当电路通电时，电阻器R1和R3以及可变电阻器VR1两端的最大电压下降，保持晶体管处于截止状态。一旦输入的交流电压达到截止电压，通过电位器出现在三极管基极的电压也上升，使三极管导通，三极管驱动继电器从输入端切断输出电路。
