重要的基本操作继电器用于断路器接线图中。一种是防跳继电器，另一种是接触器倍增继电器。这两个继电器都只是增值继电器，或者通常称为断路器辅助继电器，这意味着它们对电力系统保护（电流感应）系统没有贡献。即使我们可以在没有这些继电器的情况下运行电力系统。
一、防跳继电器：
基本功能：
用于保护断路器免受多次合闸指令。一旦断路器合闸意味着，如果我们再次发出合闸命令，则意味着断路器或与机械部件相关的合闸线圈可能会损坏。为了避免这些频繁的命令，在断路器合闸电路本身中，面板制造商正在对这些电路进行正确接线。
防跳继电器只是一个常开触点，这意味着当断路器处于闭合状态时，继电器将作为常开点，如果断路器处于断开状态，则继电器将处于常闭状态。

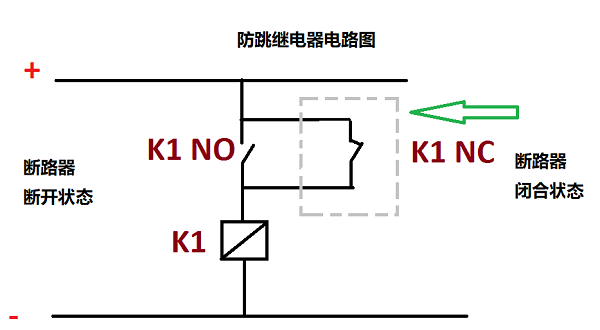

二、参考反跳继电器方案：
防跳继电器与断路器合闸电路串联。在正常情况下（断路器处于打开状态），继电器允许断路器闭合命令，如果断路器一旦闭合，则串联的NC变为常开，因此在闭合断路器后继电器不允许电流在闭合线圈中流动（由于NO操作R=无穷大，0=电流）
这些接线主要用于发电机/交流发电机断路器、电网断路器、其他辅助高压断路器等。
注：所有类型的断路器合闸电路都必须配备防跳继电器。
三、防跳继电器的要点：
1.反=>反对，抽=>注入。继电器保护注入电路的电流/电压。
2.它应与保护完成线圈串联。
3.它不需要任何其他辅助继电器安装。断路器触点本身可以接线。如果您的断路器触点数量较少，则可以从断路器触点倍增继电器接线。
注意：如果您打算手动闭合断路器，则断路器100%不闭合；如果处于打开状态，则闭合。
